औद्योगिक धातु शंकु रोलिंग मशीन के लिए जल्दी से शीट मेटल कोन रोलर बनाएं

शीट धातु शंकु रोलर तेजी से आवश्यक शंकु आकार का निर्माण कर सकता है, जिससे उत्पादन दक्षता में काफी सुधार होता है।

विवरण:

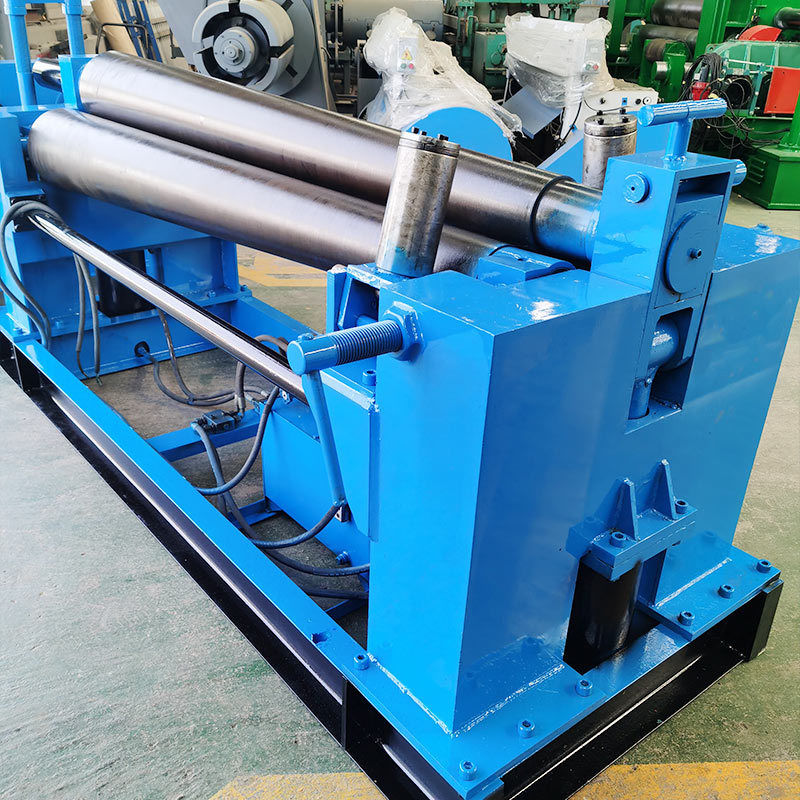

शीट धातु शंकु रोलर के ऊपरी रोलर दो निचले रोलर्स के बीच सममित रूप से स्थित है। हाइड्रोलिक सिलेंडर के अंदर हाइड्रोलिक तेल पिस्टन पर बल लागू करता है,ऊर्ध्वाधर उठाने की गति को सक्षममुख्य घटक का अंतिम गियर निचले रोलर्स के गियर को घुमावदार गति बनाने के लिए चलाता है, जिससे रोल्ड शीट को टॉर्क प्रदान करने की अनुमति मिलती है।

झुकने की मशीन के तीन काम करने वाले रोल (दो निचले और एक ऊपरी रोल) के बीच एक सपाट धातु की प्लेट लगाई जाती है।धातु प्लेट कई बार गुजरती हैइस निरंतर झुकने की प्रक्रिया के परिणामस्वरूप प्लास्टिक विरूपण होता है, जहां आंतरिक परत संकुचित होती है, मध्य परत अपरिवर्तित रहती है, और बाहरी परत खिंची जाती है,अंततः वांछित शंकु आकार का गठनयह रोलिंग मशीन विशेष रूप से 5 मिमी तक की मोटाई के स्टील प्लेटों को संभालने के लिए डिज़ाइन की गई है।

विनिर्देशः


अनुप्रयोग:

मुख्य संरचना

उपकरण की मुख्य संरचना में कई प्रमुख घटक होते हैंः ऊपरी रोलर डिवाइस, प्रेसिंग डिवाइस, निचले रोलर डिवाइस, मुख्य ट्रांसमिशन सिस्टम, टिलिंग तंत्र,बायीं और दाईं ओर के फ्रेम, और आधार।

ऊपरी रोलर उपकरण और दबाने वाला उपकरण

ऊपरी रोलर डिवाइस में ऊपरी रोलर और इसकी असर सीटें शामिल हैं। 45 # स्टील फोर्जिंग से निर्मित ऊपरी रोलर को HB245-285 की कठोरता तक बुझाने और टेम्पर्ड किया जाता है।SF-2 कम्पोजिट सामग्री से बने स्लाइडिंग बीयरिंग का उपयोग दोनों सिरों पर किया जाता हैप्रेसिंग डिवाइस एक सहायक मोटर द्वारा संचालित होता है जो एक रिड्यूसर, वर्म गियर और स्क्रू नट के माध्यम से टॉर्क प्रसारित करता है, जिससे ऊपरी रोलर लंबवत रूप से आगे बढ़ सकता है।कीड़ा पहिया और नट जस्ता आधारित मिश्र धातु (ZA27) से निर्मित हैं.

निचला रोलर उपकरण

निचले रोलर उपकरण में निचले रोलर, इसकी असर सीटें, खुला गियर और स्लाइडिंग बीयरिंग शामिल हैं। ड्राइविंग रोलर के रूप में कार्य करते हुए, निचले रोलर को मुख्य ड्राइव आउटपुट गियर द्वारा संचालित किया जाता है,जो टोक़ भेजता है. ऊपरी रोलर की तरह, यह HB245-285 की कठोरता के साथ 45 # स्टील से बना है। गियर भी 45 # स्टील से बना है, जिसमें उच्च आवृत्ति कठोर दांत सतहें (HRC45-50) हैं।निचले रोलर के लिए स्लाइडिंग बीयरिंग SF-2 समग्र सामग्री का उपयोग.

मुख्य संचरण यंत्र

मुख्य ट्रांसमिशन सिस्टम में मुख्य मोटर, गियर रिड्यूसर और ब्रेकिंग सिस्टम शामिल हैं।

टिपिंग डिवाइस

टिलिंग तंत्र में एक उलटा सिर फ्रेम और विभिन्न बोल्ट होते हैं।

बाएं और दाएं पक्ष के फ्रेम, आधार

बाएं और दाएं पक्ष के फ्रेम, आधार के साथ, वेल्डेड स्टील प्लेट घटक हैं जो वेल्डिंग के बाद कंपन वृद्धिकरण उपचार से गुजरते हैं।

विद्युत नियंत्रण प्रणाली

नियंत्रण प्रणाली में एक विद्युत नियंत्रण कैबिनेट और एक संचालन कंसोल है, जिसमें ग्राहक के विनिर्देशों के अनुरूप बिजली की आपूर्ति है।यह मोटर के लिए शॉर्ट सर्किट और अधिभार सुरक्षा के साथ एक मुख्य स्विच शामिल है. एसी संपर्ककर्ता विद्युत तंत्र के आगे और पीछे घूर्णन को नियंत्रित करता है। प्रमुख घटक जैसे सर्किट ब्रेकर, फ्यूज, संपर्ककर्ता, थर्मल रिले, बटन, स्विच,और सूचक रोशनी भी इस प्रणाली का हिस्सा हैं.

सुरक्षित संचालन सुनिश्चित करने के लिए, प्रत्येक चलती भाग के टर्मिनल पर सीमा स्विच स्थापित किए जाते हैं, और आपातकालीन स्टॉप बटन फ्रेम के स्थिर पक्ष पर स्थित होते हैं।नियंत्रण कैबिनेट में रोलिंग प्रक्रिया और मशीन के समग्र कार्य को प्रबंधित करने के लिए आवश्यक सभी ऑपरेटिंग बटन और संकेतक रोशनी हैं.
